बॉन्डेड पोस्ट-टेन्शनिंग सिस्टम कशी कार्य करते?

A बंधनकारक पोस्ट-टेन्शनिंग सिस्टमकाँक्रीट कडक झाल्यानंतर कंक्रीटला कायमस्वरूपी जोडून स्टीलच्या टेंडन्सला ताणून कंक्रीट मजबूत करण्याची एक पद्धत आहे.

घटक

टेंडन्स: उच्च-शक्तीच्या स्टील केबल्स किंवा बार

नलिका: प्लॅस्टिक किंवा धातूच्या नळ्या ज्यामध्ये कंडरा असतात

अँकरेज: टोकाला असलेली उपकरणे जी काँक्रीटवर ताण हस्तांतरित करतात

ग्रॉउट: सिमेंटीशिअस मटेरियल जे नलिका भरते

कामकाजाची प्रक्रिया

1 स्थापना टप्पा

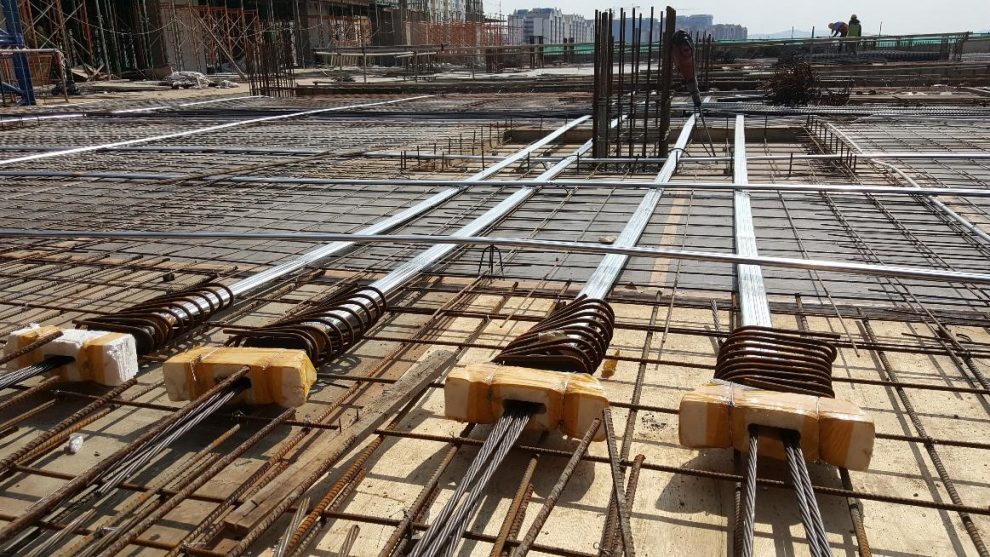

स्ट्रक्चरल डिझाइननुसार कंक्रीट फॉर्मवर्कमध्ये नलिका ठेवल्या जातात

काँक्रीट ओतण्यापूर्वी या नलिकांमध्ये टेंडन्स घातल्या जातात

अँकरेज कंडराच्या दोन्ही टोकांना स्थित आहेत

2 काँक्रीट ओतणे आणि क्युरिंग

नलिका आणि टेंडन्सभोवती काँक्रीट ओतले जाते

काँक्रिटला पुरेशा ताकदीपर्यंत (सामान्यत: 70-80% डिझाइन ताकद) बरा करण्याची परवानगी आहे.

3 तणाव प्रक्रिया

हायड्रोलिक जॅक टेंडन्सवर ताण लागू करतात

टेंडन्स निर्दिष्ट शक्तीपर्यंत ताणले जातात (सामान्यतः त्यांच्या अंतिम शक्तीच्या 70-80%)

अँकरेज सुरक्षित असताना तणाव राखला जातो

4 बाँडिंग टप्पा

ग्रॉउट दबावाखाली नलिकांमध्ये पंप केला जातो

कंडरा आणि डक्टमधील सर्व रिक्त जागा ग्रॉउट भरते

एकदा बरा झाल्यावर, कंडरा, नलिका आणि काँक्रीट यांच्यामध्ये ग्रॉउट कायमस्वरूपी बंध निर्माण करतो

मुख्य फायदे

वाढीव स्ट्रक्चरल क्षमता: लांब स्पॅन आणि पातळ विभागांना अनुमती देते

क्रॅक नियंत्रण: सेवा लोड अंतर्गत क्रॅक कमी करते किंवा काढून टाकते

टिकाऊपणा: बंध कंडरांना गंजण्यापासून वाचवतात

लोड पुनर्वितरण: संपूर्ण संरचनेत ताण अधिक समान रीतीने वितरीत केले जातात

अर्ज

पूल आणि पार्किंग संरचना

उंच इमारती

औद्योगिक सुविधा

मोठ्या स्पॅनसह स्लॅब आणि बीम
