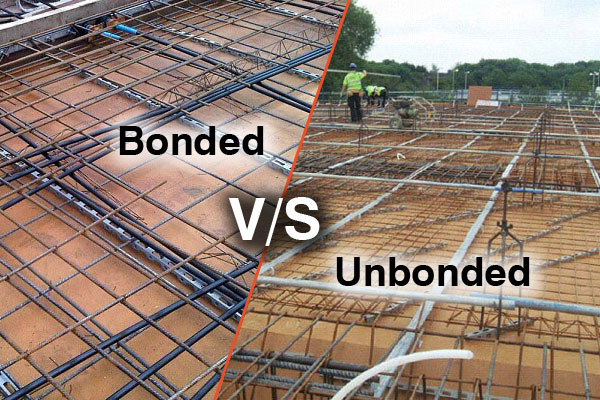

अनबॉन्डेड आणि बॉन्डेड पोस्ट-टेन्शनिंग सिस्टममधील फरक

साठी हा एक गंभीर फरक आहेपोस्ट-टेन्शनिंग(PT) डिझाईन आणि बांधकाम—बंधित पीटी कंक्रीटवर कायमस्वरूपी ग्राउट ते बॉन्ड टेंडन्सवर अवलंबून असते, तर बंध नसलेले पीटी कंक्रीटपासून कंडरा वेगळे ठेवण्यासाठी प्लॅस्टिक शीथिंगमध्ये ग्रीस केलेल्या टेंडन्सचा वापर करते. खाली मुख्य व्याख्या, घटक, स्थापना, कार्यप्रदर्शन, ऍप्लिकेशन्स आणि साधक/बाधकांनी आयोजित केलेल्या त्यांच्या फरकांचे सर्वसमावेशक ब्रेकडाउन आहे.

मुख्य व्याख्या

बंधनकारक पोस्ट-टेन्शनिंग सिस्टम: काँक्रिटच्या आत स्टील किंवा प्लास्टिकच्या नलिकांमध्ये उच्च-शक्तीच्या स्ट्रँड/केबल्स ठेवल्या जातात. टेंशनिंग आणि अँकरिंग केल्यानंतर, डक्ट सिमेंटिशियस ग्रॉउटसह पूर्णपणे दाबाने भरलेला असतो. ग्रॉउट कंडराला कंक्रीटशी जोडते, ज्यामुळे कंडर आणि काँक्रीट एकच संमिश्र संरचनात्मक घटक म्हणून कार्य करतात.

अनबॉन्डेड पोस्ट-टेन्शनिंग सिस्टम: टेंडन्स पूर्व-ग्रीस केलेले असतात (गंज संरक्षण) आणि कारखान्यात एक्सट्रुडेड प्लास्टिक शीथिंग (HDPE/PP) मध्ये बंद केले जातात. तणावानंतर ग्रॉउटिंग केले जात नाही. टेंडन काँक्रिटच्या सापेक्ष (अँकर आणि एंड फिटिंगद्वारे मर्यादित) हलवू शकतो, थेट तणाव घटक म्हणून कार्य करतो जो केवळ अँकरद्वारे प्री-कंप्रेशन लागू करतो.

स्ट्रक्चरल परफॉर्मन्स आणि वर्तनातील फरक

सक्ती हस्तांतरण यंत्रणा:

बंधपत्रित पी.टी: टेंडन फोर्स ग्रॉउट-काँक्रिट आणि ग्रॉउट-टेंडन बाँडद्वारे कंक्रीटमध्ये संपूर्ण कंडराच्या लांबीसह, तसेच अँकर फोर्स ट्रान्सफर करतात. प्री-कंप्रेशन वितरण कालांतराने हळूहळू होते.

अनबंध पीटी: टेंडन फोर्स फक्त अँकरवरच ट्रान्सफर होतात (टेंडनच्या बाजूने कोणतेही बंधन नाही). प्री-कंप्रेशन हे अँकर झोनमध्ये एकाग्र बल म्हणून लागू केले जाते, स्पॅनच्या बाजूने रेखीय प्री-कंप्रेशन ग्रेडियंटसह. क्रॅक कंट्रोल आणि डक्टलिटी: बॉन्डेड पीटी:

सेवा लोडवर चांगले क्रॅक नियंत्रण; टेंडन्स काँक्रिटला लॉक केलेले असतात, त्यामुळे क्रॅक हळूहळू पसरतात. अंतिम भाराखाली उच्च लवचिकता (टेंडनचे उत्पन्न आणि बॉन्ड्स अपयशाला प्रतिकार करतात).अनबॉन्डेड पीटी: कंक्रीटच्या सापेक्ष कंडर घसरू शकतात; ओव्हरलोड अंतर्गत क्रॅक अधिक सहजपणे उघडू शकतात. कमी लवचिकता (नांगर घसरल्यास किंवा कंडरा फुटल्यास बिघाड अधिक ठिसूळ होते). रेंगाळणे आणि संकोचन परिणाम: बंधारे पीटी: टेंडन्स काँक्रिटद्वारे मर्यादित असतात, म्हणून रेंगाळणे आणि संकुचित होणे यामुळे प्रीस्ट्रेस फोर्सचे नुकसान होते (काँक्रीटसह कंडरा लहान होतो). अनबॉन्डेड पीटी: कंडरा मोकळे होणे आणि कंडरा मोकळे होण्यामुळे मोठे नुकसान होते. (काँक्रिट स्वतंत्रपणे लहान होतो आणि कंडराचा ताण अधिक कमी होतो) जोपर्यंत जास्त ताण देऊन भरपाई केली जात नाही तोपर्यंत. थकवा प्रतिकार: बॉन्डेड पीटी: उच्च थकवा प्रतिरोध-बंधन कंडरासह चक्रीय भार वितरित करते, नांगरांवर ताण एकाग्रता कमी करते. अनबॉन्डेड पीटी: लोअर थकवा आणि चक्रीय भार कमी होते. वेज इंटरफेस.

ठराविक अनुप्रयोग

बंधपत्रित पी.टी: लांबलचक पूल, जड औद्योगिक इमारती, जास्त थकवा असलेले पार्किंग गॅरेज, प्रीकास्ट काँक्रीट गर्डर आणि आक्रमक वातावरणातील संरचना (किनारी क्षेत्र-ग्राउट अतिरिक्त गंज संरक्षण प्रदान करते).

अनबंध पीटी: निवासी स्लॅब, व्यावसायिक मजल्यावरील स्लॅब, पातळ-भिंतींच्या रचना, प्रीकास्ट पॅनेल आणि प्रकल्प जेथे जलद बांधकामाला प्राधान्य आहे (कोणतेही ग्राउटिंग नाही = लहान वेळापत्रक).
