पोस्ट टेन्शन अँकरेज लाँग-स्पॅन काँक्रिट प्रकल्पांसाठी काय विश्वसनीय बनवते?

लेखाची रूपरेषा

हा लेख पोस्ट टेन्शन अँकरेजच्या व्यावहारिक कार्याने सुरू होतो, नंतर फिट, ताकद, सामग्री निवड, इंस्टॉलेशन सुविधा आणि सिस्टम सुसंगतता यासह सामान्य खरेदीदारांच्या समस्यांकडे जातो. हे बॉन्डेड आणि अनबॉन्डेड पोस्ट-टेन्शनिंगमधील फरक देखील स्पष्ट करते, महत्त्वपूर्ण खरेदी धनादेशांची सूची देते आणि कंत्राटदार आणि अभियांत्रिकी खरेदीदारांच्या सामान्य प्रश्नांची उत्तरे देते.

• प्रीस्ट्रेस्ड काँक्रिट स्ट्रक्चर्समध्ये अँकरेजची भूमिका समजून घेणे
• कमकुवत किंवा न जुळलेल्या अँकरेज भागांमुळे लपलेले धोके ओळखणे
• अँकर हेड, वेज, बेअरिंग प्लेट, डक्ट आणि मजबुतीकरण उपकरणे यासारख्या सामान्य घटकांचे पुनरावलोकन करणे
• बंधपत्रित आणि अनबंधित पोस्ट-टेन्शनिंग अनुप्रयोगांची तुलना करणे
• कास्टिंग, मशीनिंग, गुणवत्ता तपासणी आणि निर्यात आवश्यकता समजून घेणारा पुरवठादार निवडणे

वास्तविक बांधकाम वापरामध्ये पोस्ट टेन्शन अँकरेज म्हणजे काय?

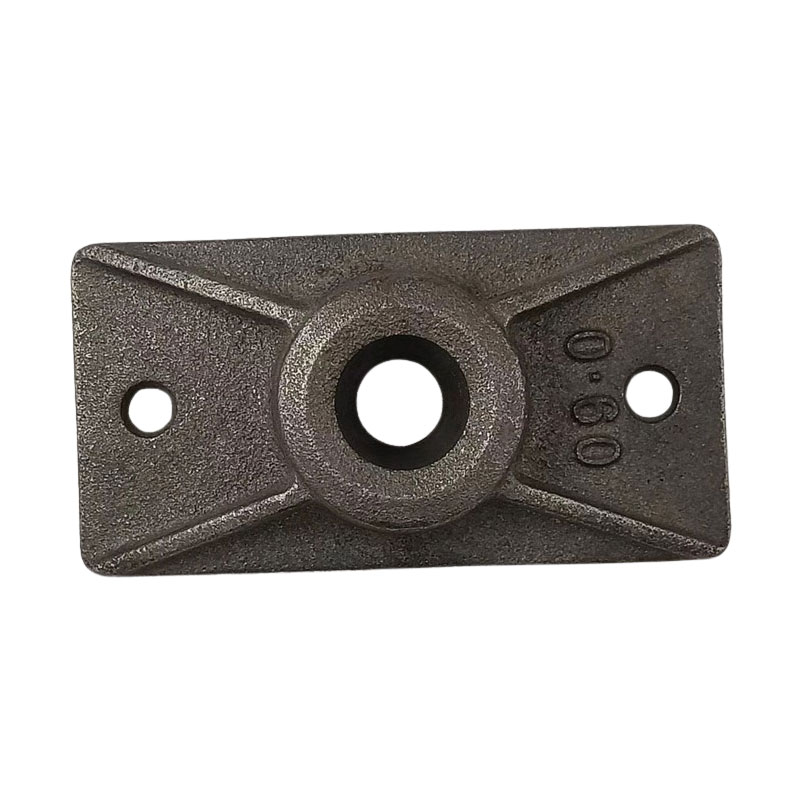

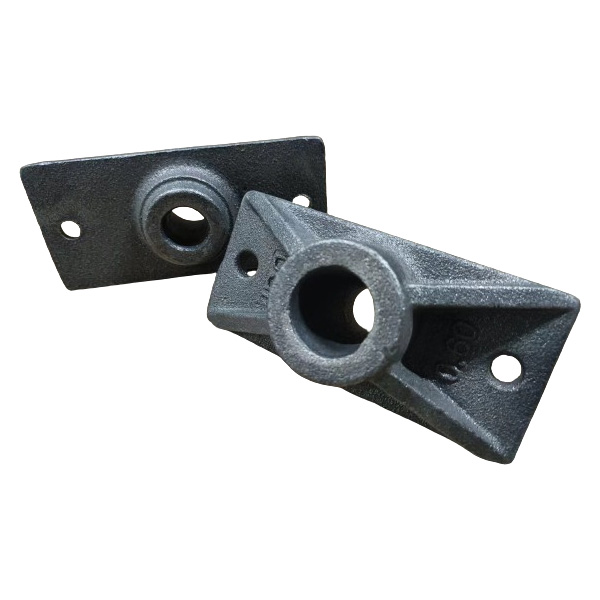

पोस्ट टेन्शन अँकरेज ही यांत्रिक प्रणाली आहे जी काँक्रीटने आवश्यक ताकदीपर्यंत पोहोचल्यानंतर उच्च-शक्तीच्या स्टीलच्या स्ट्रँडमधून प्रीस्ट्रेसिंग फोर्स काँक्रिटच्या संरचनेत लॉक करण्यासाठी आणि हस्तांतरित करण्यासाठी वापरली जाते. सोप्या भाषेत, हा पोस्ट-टेन्शनिंग सिस्टमचा एक भाग आहे जो अभियंत्याने तयार केलेल्या टेंडन फोर्सला ठेवतो.

तणावानंतरच्या संरचनेत, काँक्रिट कास्टिंगच्या आधी किंवा दरम्यान स्टीलच्या स्ट्रँड डक्ट्स किंवा शीथमध्ये ठेवल्या जातात. काँक्रीट कडक झाल्यानंतर, हायड्रॉलिक जॅक स्ट्रँडला एका विशिष्ट शक्तीपर्यंत ताणतात. अँकरेज नंतर स्ट्रँड्स पकडते आणि अँकर हेड, वेजेस, बेअरिंग प्लेट आणि सभोवतालच्या मजबुतीकरणाद्वारे हे बल काँक्रिटमध्ये स्थानांतरित करते. विश्वासार्ह अँकरेज सिस्टमशिवाय, पोस्ट-टेन्शनिंगचे फायदे पूर्णपणे प्राप्त होऊ शकत नाहीत.

खरेदीदारांसाठी, याचा अर्थ पोस्ट टेन्शन अँकरेज ही केवळ एक लहान ऍक्सेसरी नाही. हे लोड ट्रान्सफर, क्रॅक कंट्रोल, डिफ्लेक्शन कंट्रोल, लाँग-स्पॅन कामगिरी आणि बांधकाम सुरक्षिततेवर थेट परिणाम करते. ब्रिज डेक, पार्किंग स्ट्रक्चर, स्लॅब, बीम, टनेल सेगमेंट किंवा प्रीकास्ट सदस्य बाहेरून मजबूत दिसू शकतात, परंतु अँकरेज सिस्टमची गुणवत्ता वेळोवेळी अंतर्गत प्रीस्ट्रेसिंग फोर्स अवलंबून राहते की नाही हे निर्धारित करते.

खराब अँकरेज सिस्टम कोणत्या समस्या निर्माण करते?

अनेक बांधकाम खरेदीदारांना साइटवर साहित्य आल्यानंतरच अँकरेज समस्या आढळतात. तोपर्यंत, प्रकल्पाचे वेळापत्रक आधीच दबावाखाली आहे. एक लहान मितीय जुळत नसल्यामुळे तणावपूर्ण कामात विलंब होऊ शकतो. कमकुवत कास्टिंग सुरक्षिततेची चिंता निर्माण करू शकते. खराब मशीन केलेले वेज सीट स्ट्रँड पकडण्यावर परिणाम करू शकते. क्रेन, कामगार, काँक्रीट कर्मचारी आणि तपासणी पथके वाट पाहत असताना या किरकोळ गैरसोयी नाहीत.

सर्वात सामान्य वेदना बिंदूंमध्ये विसंगत परिमाण, खडबडीत कास्टिंग पृष्ठभाग, खराब वेज प्रतिबद्धता, अस्पष्ट उत्पादन जुळणी, अपुरा तांत्रिक संवाद आणि अनिश्चित सामग्री गुणवत्ता यांचा समावेश होतो. तणावानंतरच्या कामात प्रत्येक भागाने सहकार्य केले पाहिजे. जर स्ट्रँड, वेज, अँकर हेड, बेअरिंग प्लेट, डक्ट आणि स्ट्रेसिंग जॅक नीट जुळत नसतील, तर इन्स्टॉलेशन मंद आणि धोकादायक बनते.

एका विश्वासार्ह पोस्ट टेन्शन अँकरेज पुरवठादाराने उत्पादन सुरू होण्यापूर्वी हे धोके कमी करण्यास मदत केली पाहिजे. उदाहरणार्थ, निंगबो सुप्रीम मशिनरी कं, लि. कास्टिंग-संबंधित उत्पादनामध्ये कार्य करते आणि बांधकाम अनुप्रयोगांसाठी अँकरेज उत्पादनांचा पुरवठा करते जेथे विश्वसनीय लोड हस्तांतरण आणि व्यावहारिक स्थापना महत्त्वपूर्ण आहे. खरेदीदारांसाठी, तो अनुभव महत्त्वाचा आहे कारण अँकरेज उत्पादन केवळ एक मानक भाग विकण्याबद्दल नाही. संपूर्ण पोस्ट-टेन्शनिंग सिस्टममध्ये हा भाग कसा वागतो हे समजून घेण्याबद्दल आहे.

ऑर्डर करण्यापूर्वी खरेदीदारांनी कोणते घटक समजून घेतले पाहिजेत?

पोस्ट टेन्शन अँकरेज सिस्टममध्ये सहसा अनेक सहकार्य भाग समाविष्ट असतात. प्रकल्प बॉन्डेड मल्टी-स्ट्रँड अँकरेज, फ्लॅट स्लॅब अँकरेज, वक्र फ्लॅट अँकरेज किंवा अनबॉन्डेड मोनोस्ट्रँड अँकरेज वापरतो यावर अचूक कॉन्फिगरेशन अवलंबून असते. तरीही, कार्य करण्याचे मूलभूत तत्त्व समान आहे: स्ट्रँड पकडा, शक्ती हस्तांतरित करा आणि कंडर सुरक्षितपणे अँकर ठेवा.

• अँकर हेड:मुख्य फोर्स-बेअरिंग घटक जो स्ट्रँड आणि वेज प्राप्त करतो.
• अँकर वेज:एक पकडणारा भाग जो तणावानंतर स्टीलच्या स्ट्रँडला लॉक करतो.
• बेअरिंग प्लेट:एक लोड वितरण घटक जो काँक्रीटमध्ये शक्ती हस्तांतरित करण्यात मदत करतो.
• सर्पिल मजबुतीकरण:स्थानिक स्फोटक ताण व्यवस्थापित करण्यासाठी अँकरेज झोनभोवती मजबुतीकरण वापरले जाते.
• वाहिनी किंवा आवरण:एक चॅनेल ज्यामध्ये कंडरा असतो आणि बॉन्डेड किंवा अनबॉन्ड सिस्टम आवश्यकतांचे समर्थन करते.
• पीसी स्ट्रँड:काँक्रिटमध्ये कॉम्प्रेशन तयार करण्यासाठी उच्च-शक्तीचे स्टील कंडरा ज्यावर जोर दिला जातो.

जेव्हा खरेदीदार कोटेशनची विनंती करतात तेव्हा त्यांनी केवळ उत्पादनाचे नाव पाठवणे टाळावे. "पोस्ट टेन्शन अँकरेज" अनेक उत्पादन फॉर्म्सचा संदर्भ घेऊ शकते आणि प्रत्येक फॉर्मसाठी वेगवेगळ्या स्ट्रँडचे प्रमाण, अँकर आकार, डक्टचे परिमाण आणि उपकरणे आवश्यक असू शकतात. अधिक चांगल्या चौकशीमध्ये स्ट्रँडचा व्यास, स्ट्रँड क्रमांक, अर्जाचा प्रकार, उपलब्ध असल्यास रेखाचित्र, आवश्यक प्रमाण आणि प्रकल्पाचे वेळापत्रक यांचा समावेश होतो.

पोस्ट टेन्शन अँकरेज निवडण्यापूर्वी काय तपासले पाहिजे?

पोस्ट टेन्शन अँकरेज निवडणे हे कॅटलॉगमधून सर्वात स्वस्त भाग निवडण्याबद्दल नाही. हे संरचनेच्या वास्तविक कार्य परिस्थितीशी अँकरेजशी जुळण्याबद्दल आहे. एका स्लॅब प्रकल्पात चांगले कार्य करणारे उत्पादन हा ब्रिज, वक्र सदस्य, ट्रान्सफर बीम किंवा प्रीकास्ट सेगमेंटसाठी सर्वोत्तम पर्याय असू शकत नाही.

खरेदीदारांनी डिझाइन आवश्यकतांपासून सुरुवात करावी. अँकरेज टेंडन लेआउट, स्ट्रेसिंग मेथड, काँक्रिटची ​​ताकद, डक्ट प्रकार आणि उपलब्ध इंस्टॉलेशन स्पेस यांना अनुरूप असणे आवश्यक आहे. फ्लॅट स्लॅबच्या बांधकामासाठी, कॉम्पॅक्ट अँकरेज डिझाइनमुळे जागा वाचविण्यात आणि इंस्टॉलेशनची कार्यक्षमता सुधारण्यास मदत होऊ शकते. पूल आणि पायाभूत सुविधा प्रकल्पांसाठी, भार क्षमता, टिकाऊपणा आणि दीर्घकालीन सक्ती राखणे हे बरेचदा महत्त्वाचे असते.

एक जबाबदार खरेदी प्रक्रिया दस्तऐवजीकरण देखील विचारात घेते. खरेदीदारांना रेखाचित्रे, उत्पादन फोटो, पॅकिंग तपशील, तपासणी रेकॉर्ड किंवा नमुना पुष्टीकरण आवश्यक असू शकते. निर्यात प्रकल्पांसाठी, लांब पल्ल्याच्या वाहतुकीदरम्यान पॅकेजिंगने जड अँकरेज घटकांचे संरक्षण केले पाहिजे. स्क्रॅच केलेली पृष्ठभाग नेहमी स्ट्रक्चरल कार्यक्षमतेवर परिणाम करू शकत नाही, परंतु खराब पॅकिंगमुळे गोंधळ, गंज चिंता आणि डिलिव्हरीनंतर अनावश्यक तक्रारी निर्माण होऊ शकतात.

कोणत्या प्रकल्पांना सामान्यतः पोस्ट टेन्शन अँकरेजची आवश्यकता असते?

काँक्रिट स्ट्रक्चर्समध्ये पोस्ट टेन्शन अँकरेजचा मोठ्या प्रमाणावर वापर केला जातो जेथे अभियंत्यांना तणाव, विक्षेपण, क्रॅकिंग, स्पॅन लांबी किंवा संरचनात्मक कार्यक्षमतेवर चांगले नियंत्रण आवश्यक असते. तणावग्रस्त स्टील टेंडन्सद्वारे कॉम्प्रेशन सादर करून प्रणाली काँक्रिटला अधिक प्रभावीपणे कार्य करण्यास अनुमती देते.

इमारतीच्या बांधकामात, तणावानंतरचे पातळ स्लॅब, लांब स्पॅन आणि अधिक लवचिक स्तंभ मांडणी तयार करण्यात मदत होऊ शकते. हे विशेषतः पार्किंग संरचना, व्यावसायिक इमारती, उंच मजले, हस्तांतरण बीम आणि पोडियम स्लॅबमध्ये उपयुक्त आहे. पायाभूत सुविधांमध्ये, पूल, व्हायाडक्ट, बोगदे, रेल्वे प्रकल्प, राखून ठेवणारी संरचना आणि प्रीकास्ट काँक्रीट विभागांमध्ये पोस्ट-टेंशनिंग सामान्य आहे.

• ब्रिज डेक आणि ब्रिज गर्डर
• कमर्शियल बिल्डिंग स्लॅब आणि लाँग-स्पॅन फ्लोर सिस्टम
• पार्किंग गॅरेज आणि एलिव्हेटेड स्लॅब
• प्रीकास्ट काँक्रीट बीम, पॅनेल आणि सेगमेंट
• बीम आणि हेवी-लोड स्ट्रक्चरल सदस्यांचे हस्तांतरण करा
• टनेल अस्तर आणि विशेष ठोस संरचना
• वक्र कंक्रीट सदस्यांना फ्लॅट किंवा आर्क अँकरेज सोल्यूशनची आवश्यकता असते

मुख्य फायदा म्हणजे केवळ ताकद नाही. कंत्राटदारांसाठी, मूल्य अनेकदा वेळापत्रक नियंत्रण, सामग्रीचा कचरा कमी करणे, अधिक कार्यक्षम संरचनात्मक खोली आणि चांगले क्रॅक व्यवस्थापन यामध्ये दिसून येते. तथापि, हे फायदे योग्य स्थापना आणि विश्वासार्ह अँकरेज कामगिरीवर बरेच अवलंबून असतात. कमी-गुणवत्तेची अँकरेज प्रणाली संपूर्ण तणावानंतरच्या डिझाइनचा आर्थिक फायदा कमकुवत करू शकते.

काय निर्माता अधिक विश्वासार्ह बनवते?

एक विश्वासार्ह निर्माता उत्पादन आणि अनुप्रयोग दोन्ही समजतो. पोस्ट टेन्शन अँकरेजमध्ये सातत्यपूर्ण कास्टिंग, नियंत्रित मशीनिंग, व्यावहारिक मितीय अचूकता आणि वेज आणि स्ट्रँडसह काळजीपूर्वक जुळणी आवश्यक आहे. खरेदीदारांनी केवळ किंमत सूची देण्याऐवजी तांत्रिक तपशीलांवर चर्चा करू शकणारा पुरवठादार शोधावा.

निंगबो सुप्रीम मशिनरी कं, लि. कास्टिंग आणि अँकरेज मॅन्युफॅक्चरिंगशी जोडलेले आहे, जे खरेदीदारांसाठी मौल्यवान आहे ज्यांना स्थिर पुरवठा आणि व्यावहारिक उत्पादन संवादाची आवश्यकता आहे. अनेक अँकरेज घटक कास्ट स्ट्रक्चर्सवर अवलंबून असल्याने, उत्पादनाचा अनुभव पृष्ठभागाची गुणवत्ता, सामर्थ्य सुसंगतता आणि वितरण विश्वासार्हता प्रभावित करू शकतो. बांधकाम प्रकल्पांसाठी जेथे विलंब महाग असतो, पुरवठादार स्थिरता उत्पादन मूल्याचा भाग बनते.

पुरवठादाराचे मूल्यांकन करताना खरेदीदारांनी खालील लक्षणांकडे लक्ष दिले पाहिजे:

• पुरवठादार उपलब्ध अँकरेज प्रकार आणि त्यांचे योग्य अनुप्रयोग स्पष्ट करू शकतो.
• तपशीलांची पुष्टी करण्यापूर्वी पुरवठादार स्ट्रँडचा व्यास, स्ट्रँडचे प्रमाण, प्रकल्प वापर आणि रेखाचित्रे विचारतो.
• पुरवठादाराला कास्टिंग सामग्रीची निवड आणि अँकरेज भूमिती समजते.
• पुरवठादार उत्पादन प्रतिमा, तपशील आणि पॅकिंग माहिती स्पष्टपणे देऊ शकतो.
• पुरवठादार वास्तववादी उत्पादन आणि वितरण टाइमलाइन संप्रेषण करतो.
• पुरवठादार अस्पष्ट दावे टाळतो आणि व्यावहारिक प्रकल्प जुळण्यावर लक्ष केंद्रित करतो.

ऑर्डर देण्यापूर्वी सर्वोत्तम खरेदीचा निर्णय घेतला जातो. जेव्हा पुरवठादार आणि खरेदीदार तांत्रिक गरजा लवकर स्पष्ट करतात, तेव्हा दोन्ही बाजू चुकीचे मॉडेल, गहाळ घटक, इंस्टॉलेशन विलंब आणि टाळता येण्याजोग्या खर्चाची शक्यता कमी करतात.

बाँड आणि अनबॉन्ड सिस्टममध्ये काय फरक आहे?

बॉन्डेड आणि अनबॉन्डेड पोस्ट-टेन्शनिंग सिस्टम टेंडन कार्यक्षमतेचे संरक्षण आणि हस्तांतरण करण्यासाठी वेगवेगळ्या पद्धती वापरतात. निवड अँकरेज कॉन्फिगरेशन, इंस्टॉलेशन वर्कफ्लो, गंज संरक्षण, तपासणी आवश्यकता आणि दीर्घकालीन देखभाल धोरणावर परिणाम करते.

कोणतीही प्रणाली प्रत्येक बाबतीत आपोआप चांगली नसते. मुख्य पायाभूत सुविधा आणि ग्राउटद्वारे टेंडन बाँडिंग आवश्यक असलेल्या संरचनेसाठी बॉन्डेड सिस्टीम अनेकदा निवडल्या जातात. जेव्हा इन्स्टॉलेशनची गती, लवचिकता आणि स्लॅबची कार्यक्षमता महत्त्वाची असते तेव्हा अनबॉन्ड सिस्टीम अनेकदा निवडल्या जातात. योग्य निवड अभियांत्रिकी डिझाइन, स्थानिक बांधकाम सराव, पर्यावरणीय प्रदर्शन आणि तपासणी आवश्यकतांवर अवलंबून असते.

पोस्ट टेन्शन अँकरेज बद्दल FAQ

ऑर्डरची पुष्टी करण्यापूर्वी खरेदीदारांनी काय करावे?

ऑर्डरची पुष्टी करण्यापूर्वी, खरेदीदारांनी केवळ युनिटची किंमत तपासण्याऐवजी संपूर्ण अँकरेज सिस्टमचे पुनरावलोकन केले पाहिजे. योग्य पोस्ट टेन्शन अँकरेज हे स्ट्रक्चरल डिझाइन, स्ट्रँडचा आकार, बांधकाम पद्धत आणि प्रोजेक्ट शेड्यूल यांच्याशी जुळले पाहिजे. हे अशा पुरवठादाराकडून देखील आले पाहिजे जे स्पष्टपणे संवाद साधू शकतात आणि व्यावहारिक उत्पादन ज्ञानासह ऑर्डरचे समर्थन करू शकतात.

कॉन्ट्रॅक्टर्स आणि प्रोक्योरमेंट टीम्ससाठी, स्थिर अँकरेज पुरवठा गुळगुळीत तणावपूर्ण काम आणि महागड्या साइट विलंब यांच्यात फरक करू शकतो. जेव्हा उत्पादन योग्यरित्या निवडले जाते, तेव्हा स्थापना अधिक अंदाजे बनते, तपासणी करणे सोपे होते आणि संरचनेला पोस्ट-टेन्शनिंगचा अपेक्षित फायदा होतो.
