एक्सपेन्शन शेल रॉक बोल्ट म्हणजे काय?

विस्तार शेल रॉक बोल्टभूगर्भीय अभियांत्रिकीमध्ये (जसे की खाणी, बोगदे आणि भूमिगत गुहा) खंडित किंवा सैल खडकाच्या वस्तुमानांना स्थिर करण्यासाठी मोठ्या प्रमाणावर वापरले जाणारे यांत्रिक रॉक मजबुतीकरण साधन आहे.

मुख्य कार्य तत्त्व

बोल्ट आणि खडकाच्या बोअरहोलमध्ये घर्षण आणि क्लॅम्पिंग फोर्स निर्माण करण्यासाठी ते यांत्रिक विस्तारावर अवलंबून असतात. मुख्य घटक म्हणजे बोल्टच्या शेवटी स्थापित केलेला विस्तार शेल (एक विभाजित, पाचर-आकाराचा स्लीव्ह) आहे. जेव्हा बोल्ट घट्ट केला जातो (सामान्यत: उघडलेल्या टोकावर नट असतो), तेव्हा विस्तार कवच पाचर घालून संकुचित केले जाते, ज्यामुळे ते बाहेरील बाजूने विस्तृत होते आणि बोअरहोलच्या आतील भिंतीवर घट्ट दाबले जाते. यामुळे मजबूत रेडियल घर्षण तयार होते, बोल्ट खडकात घट्टपणे अँकरिंग करते आणि नंतर खडक कोसळणे किंवा विस्थापन टाळण्यासाठी बोल्ट तणावपूर्ण भार सहन करू शकतो.

मूलभूत रचना

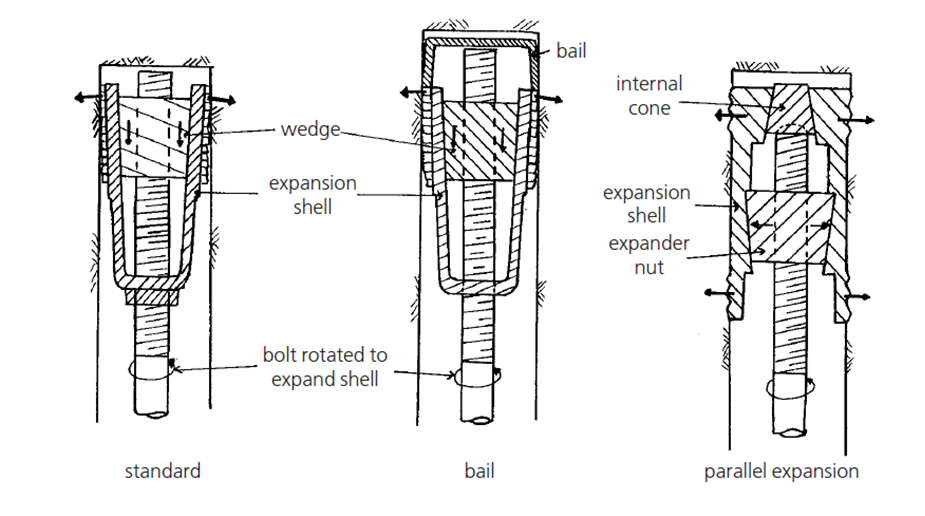

विस्तार शेलअसेंबली: कोर अँकरिंग भाग, ज्यामध्ये स्प्लिट स्टील स्लीव्ह आणि जुळणारी पाचर असते. स्लीव्हमधील स्प्लिट्सची संख्या अभियांत्रिकी गरजांनुसार समायोजित केली जाऊ शकते.

बोल्ट बॉडी: एक स्टील रॉड (सामान्यतः थ्रेडेड स्टील) जो जोडतोविस्तार शेलआणि पृष्ठभाग फिक्सिंग घटक, आणि तन्य शक्ती प्रसारित करते.

पृष्ठभाग निश्चित करणारे घटक: वॉशर आणि नट्ससह. नट घट्ट केल्याने वेजचा विस्तार कवच दाबला जातो आणि वॉशर खडकाच्या पृष्ठभागावर समान रीतीने दाब वितरीत करतो.

मुख्य वैशिष्ट्ये

जलद अँकरिंग: नट घट्ट केल्यावर लगेच अँकरिंग प्रभाव प्राप्त केला जाऊ शकतो, ग्रॉउट क्युरिंगची वाट न पाहता (ग्राउटेड रॉक बोल्टच्या विपरीत), जे तात्काळ समर्थन परिस्थितीसाठी योग्य आहे.

मेकॅनिकल अँकरिंग: ग्राउटिंग सामग्रीची गरज नाही, जे पाण्याने समृद्ध किंवा कमी-तापमानाच्या वातावरणात बांधकामासाठी सोयीचे आहे जेथे ग्रॉउट घट्ट करणे सोपे नाही.

मर्यादित अँकरिंग डेप्थ: प्रभावी अँकरिंग फोर्स प्रामुख्याने दरम्यानच्या संपर्कातून येतेविस्तार शेलआणि बोअरहोलची भिंत, म्हणून ती सामान्यतः तात्पुरती किंवा अल्पकालीन आधार म्हणून वापरली जाते. दीर्घकालीन आणि उच्च-स्थिरतेच्या आवश्यकतांसाठी, ग्रूटेड रॉक बोल्ट अधिक योग्य आहेत.

सुलभ स्थापना आणि काढणे: ऑपरेशन प्रक्रिया सोपी आहे, आणि आवश्यक असल्यास ती काढली आणि पुन्हा वापरली जाऊ शकते (संरचनात्मक सुरक्षितता सुनिश्चित करण्याच्या आधारावर).

ठराविक अनुप्रयोग परिस्थिती

खाण रोडवेज आणि स्टॉप फेसमध्ये तात्पुरता आधार.

बोगद्याच्या उत्खननादरम्यान भग्न खडक विभागांचे आपत्कालीन मजबुतीकरण.

लहान सेवा आयुष्यासह लघु-स्तरीय भूमिगत अभियांत्रिकीसाठी समर्थन.
